Serwomechanizm w automatyce - co decyduje o dokładności i responsywności?

Serwomechanizmy odgrywają kluczową rolę w nowoczesnej automatyce przemysłowej – ich dokładność i responsywność decydują o jakości, powtarzalności i bezpieczeństwie procesów produkcyjnych. To właśnie od ich właściwości zależy, czy maszyny zareagują szybko i precyzyjnie, nawet na niewielkie polecenia sterujące. Dlaczego jedne układy pracują z milimetrową precyzją przy dużych prędkościach, a inne zawodzą w krytycznych momentach?

Czym jest serwomechanizm w automatyce i jakie niesie korzyści?

Serwomechanizm to zintegrowany układ napędowy składający się z silnika, enkodera (czujnika pozycji) oraz sterownika, który dynamicznie kontroluje ruch. Jego głównym zadaniem jest precyzyjne pozycjonowanie elementu wykonawczego – ramienia, stołu, zgrzewarki lub innego układu – zgodnie z sygnałem referencyjnym. Dzięki temu możliwe jest uzyskanie bardzo małych błędów pozycji przy jednoczesnej wysokiej dynamice ruchu.

W klasycznym serwo mechanizmie pętla sprzężenia zwrotnego umożliwia bieżące korygowanie pozycji, prędkości i momentu obrotowego. Sterownik analizuje różnice między wartościami zadanymi a rzeczywistymi i na tej podstawie generuje odpowiednio dostosowany sygnał wyjściowy. Taka architektura sprawia, że system nie tylko reaguje, ale też prognozuje i adaptuje się do warunków pracy.

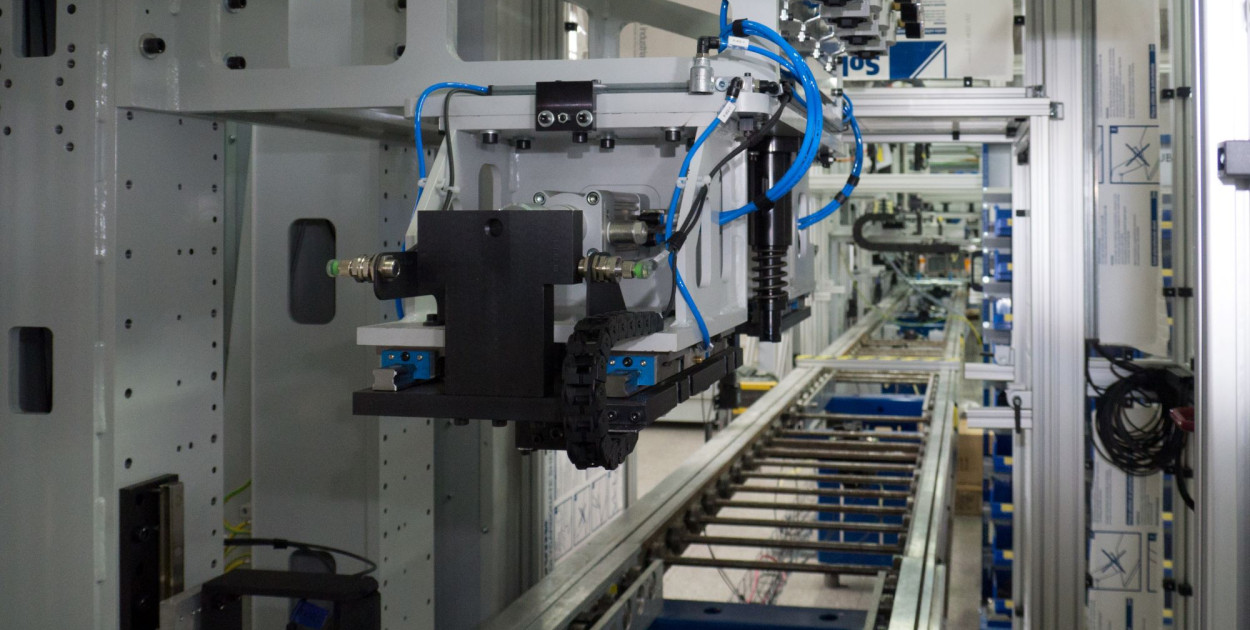

Główne zastosowania w przemyśle

Serwomechanizmy znajdują zastosowanie wszędzie tam, gdzie wymagana jest precyzja i kontrola nad ruchem. Najczęściej spotykane są w takich dziedzinach jak:

• robotyka przemysłowa – gdzie muszą wykonywać szybkie i dokładne ruchy w przestrzeni 3D,
• maszyny CNC i centra obróbcze – zapewniając powtarzalność operacji i gładkość wykończenia,
• pakowanie i etykietowanie – gdzie decydują o tempie i dokładności procesu,
• automatyzacja montażu – z kontrolą momentu obrotowego i pozycji.

Ich zastosowanie zwiększa wydajność, obniża ilość błędów produkcyjnych i pozwala w pełni zautomatyzować procesy o wysokich wymaganiach.

Jak rozdzielczość i precyzja enkodera wpływają na dokładność?

Enkoder to serce układu pomiarowego w serwomechanizmie – rejestruje pozycję wału silnika i umożliwia jego bieżące śledzenie. Dwa główne typy enkoderów to enkodery inkrementalne i absolutne. Każdy z nich ma inny wpływ na dokładność oraz sposób działania systemu.

• Enkoder inkrementalny generuje impulsy odpowiadające ruchowi wału. Jest prostszy w budowie, ale wymaga procedury zerowania po każdym uruchomieniu systemu.
• Enkoder absolutny dostarcza pełną informację o pozycji bez względu na poprzedni stan pracy. Dzięki temu układ może wznowić pracę natychmiast po włączeniu, bez potrzeby kalibracji.

W przypadku aplikacji wymagających wysokiej precyzji i niezawodności – jak maszyny do montażu SMT czy roboty medyczne – enkodery absolutne są standardem. Enkoder o wysokiej rozdzielczości (np. 20-24 bity) znacząco zwiększa dokładność sterowania ruchem i eliminuje błędy pozycjonowania.

Eliminacja luzu mechanicznego (backlash)

Nawet najlepszy enkoder nie zrekompensuje fizycznych luzów w przekładniach czy łożyskach. Backlash to niewielki luz pomiędzy współpracującymi elementami mechanicznymi – może prowadzić do utraty precyzji i opóźnień w reakcji serwomechanizmu.

Aby ograniczyć wpływ backlashu na dokładność, stosuje się:

• przekładnie bezluzowe (np. harmoniczne lub planetarne o zminimalizowanym luzie),
• bezpośrednie napędy (direct drive), eliminujące przekładnie całkowicie,
• kompensację programową w serwonapędach – która koreluje dane z czujników i eliminuje błędy.

Im mniejszy luz w układzie mechanicznym, tym szybsza i dokładniejsza odpowiedź na polecenia sterujące.

Co decyduje o responsywności układu?

Pasmo przenoszenia i częstotliwość rezonansowa

Responsywność serwomechanizmu zależy bezpośrednio od jego możliwości dynamicznych – czyli zdolności do szybkiej i stabilnej reakcji na zmiany w sygnale sterującym. W praktyce mierzy się to m.in. pasmem przenoszenia układu.

Pasmo przenoszenia to zakres częstotliwości, w których układ może wiernie odwzorować sygnał wejściowy bez opóźnień lub zniekształceń. Im wyższe pasmo, tym bardziej dynamiczny system. Przeciętny serwomechanizm ma pasmo rzędu kilku setek Hz, ale topowe napędy osiągają ponad 1 kHz.

Drugim istotnym parametrem jest częstotliwość rezonansowa – czyli punkt, w którym elementy mechaniczne wchodzą w drgania. Dobrze zaprojektowany układ unika pracy w pobliżu tej częstotliwości, przez zastosowanie tłumików, odpowiedniego montażu oraz filtra cyfrowego w sterowniku.

Moment bezwładności i redukcja mas odbieranych

Im większa masa elementów napędzanych przez serwomechanizm, tym trudniej uzyskać dynamiczną reakcję. Kluczowe znaczenie ma więc stosunek bezwładności elementu napędzanego do bezwładności wirnika silnika. Zbyt wysoki stosunek (np. 20:1 lub więcej) prowadzi do niestabilności i przeciążenia serwonapędu.

Aby poprawić responsywność:

• redukuje się masę elementów wykonawczych,
• stosuje się przekładnie dobrane do charakterystyki masy i ruchu,
• projektuje się systemy o odpowiednio niskim momencie bezwładności.

Dobrze dobrany układ wykazuje szybki czas narostu momentu i minimalny czas przeregulowania – co bezpośrednio wpływa na wydajność całej maszyny.

Rola sterowania - algorytmy i tuning parametrów

Optymalizacja PID – kluczowe nastawy

Najczęściej stosowanym algorytmem w serwosterowaniu jest regulator PID, czyli proporcjonalno-całkująco-różniczkujący. Jego działanie opiera się na:

• P – proporcjonalnym reagowaniu na bieżący błąd pozycji,
• I – eliminacji błędów statycznych poprzez całkowanie,
• D – tłumieniu gwałtownych zmian poprzez różniczkowanie.

Dobrze dostrojony regulator PID może skrócić czas odpowiedzi układu nawet o kilkadziesiąt procent, przy jednoczesnym ograniczeniu przeregulowania. Dobór parametrów wymaga dokładnej znajomości dynamiki systemu, dlatego często stosuje się narzędzia autotuningu dostępne w sterownikach serwo.

Bez właściwego tuningu nawet najlepszy sprzęt nie wykorzysta swojego potencjału – może generować drgania, przeregulowania lub błędy pozycjonowania.

Zaawansowane algorytmy adaptacyjne i predykcyjne

Dla bardziej wymagających zastosowań wykorzystuje się nowoczesne metody sterowania, takie jak:

• regulatory adaptacyjne – dostosowujące parametry w czasie rzeczywistym do zmiennych warunków pracy,
• sterowanie predykcyjne (MPC) – które przewiduje zachowanie układu na podstawie modelu matematycznego,
• kompensacja zakłóceń – eliminująca wpływ dynamicznie zmieniających się obciążeń.

Takie algorytmy zapewniają wyższą stabilność, lepszą precyzję i krótszy czas reakcji, szczególnie w przypadku złożonych układów mechanicznych czy zadań o bardzo krótkim czasie cyklu.

Metody pomiaru i weryfikacji parametrów serwomechanizmu

Testy dynamiczne - czas przeregulowania i narostu

Aby ocenić jakość działania serwomechanizmu, przeprowadza się testy dynamiczne. Najczęściej analizowane parametry to:

• czas narostu – ile czasu zajmuje układowi osiągnięcie określonej wartości sygnału sterującego,
• czas przeregulowania – jak długo układ stabilizuje się po zmianie zadanego położenia,
• marginesy stabilności – określane na podstawie wykresów Bode’a i Nyquista.

Praktyczne testy pozwalają nie tylko określić możliwości układu, ale też szybko zidentyfikować niedociągnięcia w tuningu lub konstrukcji mechanicznej.

Analiza odchyleń i korekcja w czasie rzeczywistym

Podczas pracy maszyny warunki mogą się zmieniać – wzrost temperatury, zmiana obciążenia czy zużycie elementów. Dlatego nowoczesne systemy serwo wyposażone są w funkcję monitorowania pracy w czasie rzeczywistym:

• rejestrują błędy pozycjonowania i trend ich zmian,
• dostosowują parametry sterowania na podstawie analizy bieżących odchyleń,
• stosują kompensację sprzętową i programową (np. tablice błędów, filtry adaptacyjne).

Taka adaptacyjność sprawia, że urządzenie pozostaje precyzyjne i niezawodne nawet przy niespodziewanych zakłóceniach.
