Winda Gdańsk – urządzenie tak wszechobecne w naszym codziennym życiu, że rzadko zastanawiamy się nad skomplikowaną technologią i inżynierią, które umożliwiają jej płynne i bezpieczne działanie. Od skromnych początków po współczesne drapacze chmur, winda przeszła długą drogę, stając się nieodłącznym elementem miejskiego krajobrazu. Ale jak dokładnie działa ten cud techniki? Zagłębmy się w świat mechanizmów, fizyki i zasad bezpieczeństwa, które sprawiają, że każdego dnia miliony ludzi bezpiecznie przemieszczają się między piętrami.
Zanim przejdziemy do szczegółów technicznych, warto na chwilę spojrzeć wstecz. Pomysł transportu pionowego nie jest nowy. Już starożytni Rzymianie używali prymitywnych dźwigów napędzanych siłą mięśni do podnoszenia ciężarów. Przełom nastąpił jednak w XIX wieku. Kluczową postacią był Elisha Otis, który w 1853 roku zaprezentował windę wyposażoną w bezpieczny hamulec. To właśnie ten wynalazek, zapobiegający spadnięciu kabiny w przypadku zerwania się liny, otworzył drogę do masowego budowania wieżowców i zrewolucjonizował architekturę miast. Od tego momentu rozwój wind nabrał tempa, prowadząc do powstania zaawansowanych systemów, które znamy dzisiaj.
Zrozumienie działania windy wymaga poznania jej podstawowych komponentów. Chociaż istnieje wiele typów wind, ich ogólna budowa opiera się na tych samych fundamentalnych zasadach.

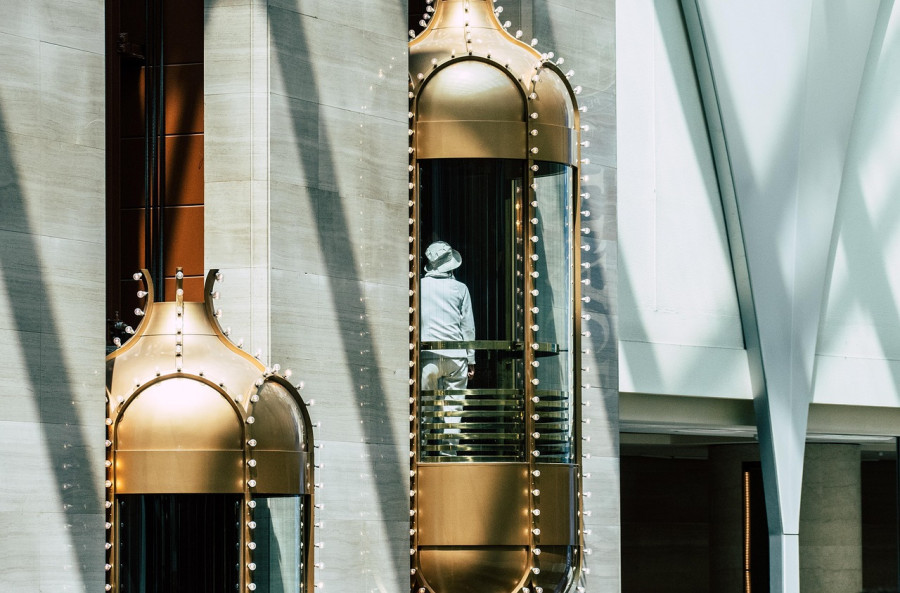

To oczywiście ta część windy, w której podróżujemy. Kabina jest konstrukcją metalową, często wyłożoną panelami dekoracyjnymi, lustrami i oświetleniem. Musi być wystarczająco wytrzymała, aby pomieścić określoną liczbę pasażerów lub ładunku, a także posiadać drzwi, które synchronizują się z drzwiami przystankowymi na każdym piętrze. Kabina jest zawieszona na linach nośnych i porusza się wzdłuż prowadnic.
Szyb windy to pionowy tunel, w którym porusza się kabina. Jest to konstrukcja żelbetowa lub stalowa, która musi być wystarczająco mocna, aby wytrzymać obciążenia dynamiczne i statyczne. Wewnątrz szybu znajdują się wszystkie elementy mechaniczne, elektryczne i bezpieczeństwa, takie jak prowadnice, liny, ograniczniki prędkości czy zderzaki.
Liny nośne są sercem systemu transportu pionowego. Zazwyczaj wykonane są ze specjalnie splecionych drutów stalowych, co zapewnia im niezwykłą wytrzymałość i elastyczność. W nowoczesnych windach stosuje się wiele lin, a każda z nich jest w stanie udźwignąć całą masę kabiny wraz z ładunkiem, co stanowi dodatkowe zabezpieczenie. Liny te przechodzą przez koło linowe w maszynowni.
Przeciwwaga to kluczowy element każdej windy trakcyjnej. Jest to ciężka masa (zazwyczaj wykonana z żeliwa lub stali) umieszczona w szybie, której waga jest równa wadze pustej kabiny plus około 40-50% jej maksymalnego udźwigu. Rola przeciwwagi jest dwojaka:
Zmniejszenie obciążenia silnika: Przeciwwaga równoważy ciężar kabiny, co znacznie zmniejsza energię potrzebną do jej podnoszenia i opuszczania. Silnik musi jedynie pokonać różnicę ciężarów między kabiną a przeciwwagą oraz tarcie.
Zwiększenie bezpieczeństwa: W przypadku awarii silnika lub utraty zasilania, przeciwwaga pomaga w kontrolowanym opuszczeniu kabiny na najniższy poziom, lub zatrzymaniu jej w bezpiecznej pozycji.
Maszynownia to pomieszczenie, zazwyczaj umieszczone na dachu szybu (w starszych konstrukcjach) lub w jego górnej części (w nowszych systemach MRL – Machine Room Less). To tutaj znajduje się silnik (często silnik elektryczny prądu przemiennego lub stałego z przekładnią, lub, w nowocześniejszych konstrukcjach, silnik bezprzekładniowy), koło linowe (tarczowe), sterownik (controller) oraz system hamulcowy.
Istnieją dwa główne typy wind pod względem zasady działania: windy trakcyjne i windy hydrauliczne. Oba typy mają swoje zastosowania i charakterystyki.
To najpopularniejszy typ windy, szczególnie w budynkach wysokich i średniej wysokości. Ich działanie opiera się na zasadzie tarcia między linami nośnymi a rowkami koła linowego napędzanego silnikiem.
Napęd: Silnik elektryczny w maszynowni obraca koło linowe (tzw. koło cierne lub napędowe).
Ruch Lin: Liny nośne, na których zawieszona jest kabina i przeciwwaga, przechodzą przez rowki koła linowego. Dzięki tarciu między linami a kołem, ruch obrotowy koła przekłada się na ruch pionowy lin.
Równowaga Sił: Gdy koło linowe obraca się, jedna strona lin (z kabiną lub przeciwwagą) jest wciągana w górę, podczas gdy druga strona jest opuszczana. Jak wspomniano, przeciwwaga równoważy większość ciężaru kabiny, co znacznie zmniejsza siłę, jaką musi wygenerować silnik.
Sterowanie: System sterujący (mikroprocesorowy lub PLC) odbiera sygnały z paneli sterujących w kabinie i na przystankach, a także z czujników położenia w szybie. Na podstawie tych danych sterownik zarządza pracą silnika, prędkością, przyspieszaniem i zwalnianiem, a także synchronizuje otwieranie i zamykanie drzwi.
Hamowanie: Oprócz hamowania silnikiem (tzw. hamowanie dynamiczne), winda trakcyjna wyposażona jest w mechaniczny hamulec bezpieczeństwa umieszczony na wale silnika lub na kole linowym. Hamulec ten automatycznie zatrzymuje windę w przypadku utraty zasilania, przekroczenia prędkości, lub innej awarii.
Wysoka prędkość: Mogą osiągać bardzo duże prędkości, co jest kluczowe w drapaczach chmur.
Duża wysokość podnoszenia: Zdolne do obsługiwania dziesiątek pięter.
Wydajność energetyczna: W porównaniu do wind hydraulicznych, są bardziej energooszczędne, szczególnie w przypadku częstych podróży na duże wysokości, dzięki systemowi przeciwwagi.
Płynność jazdy: Nowoczesne systemy sterowania zapewniają bardzo płynne przyspieszanie i zwalnianie.
Wymagają maszynowni (choć istnieją wersje MRL): Tradycyjne windy trakcyjne wymagają wydzielonego pomieszczenia na maszynownię, co zwiększa zapotrzebowanie na przestrzeń.
Wyższe koszty instalacji: Ze względu na złożoność systemu, początkowy koszt instalacji może być wyższy.
Windy hydrauliczne działają na zasadzie ciśnienia cieczy. Zazwyczaj są stosowane w budynkach niskich i średniej wysokości (do około 6-8 pięter), gdzie prędkość nie jest kluczowym czynnikiem.
Pompa i Zbiornik Oleju: W maszynowni (często umieszczonej na najniższym poziomie, obok szybu) znajduje się zbiornik z olejem hydraulicznym oraz pompa napędzana silnikiem elektrycznym.
Tłok i Cylinder: Pod kabiną windy znajduje się cylinder z tłokiem. Tłok jest połączony z kabiną windy.
Podnoszenie Kabiny: Gdy winda ma jechać w górę, silnik uruchamia pompę, która tłoczy olej hydrauliczny pod ciśnieniem do cylindra. Ciśnienie oleju popycha tłok w górę, unosząc kabinę.
Opuszczanie Kabiny: Aby opuścić kabinę, zawór elektryczny otwiera się, umożliwiając kontrolowany wypływ oleju z cylindra z powrotem do zbiornika. Grawitacja powoduje opadanie kabiny.
Sterowanie: Podobnie jak w windach trakcyjnych, system sterujący zarządza pracą pompy, otwieraniem i zamykaniem zaworów oraz synchronizacją drzwi.
Brak lin i przeciwwagi: Upraszcza to konstrukcję szybu i eliminuje potrzebę maszynowni na dachu (może być obok szybu).
Mniejsze obciążenie konstrukcji budynku: Ponieważ cała siła podnosząca jest przenoszona na dno szybu przez tłok, nie ma dużych obciążeń na górze szybu.
Idealne do niskich budynków: Ekonomiczne i efektywne dla budynków o małej liczbie pięter.
Bezpieczne w przypadku awarii zasilania: Wiele wind hydraulicznych ma system awaryjnego opuszczania, który pozwala na bezpieczne zjechanie kabiny na dół nawet w przypadku braku prądu.
Wolniejsza prędkość: Zazwyczaj znacznie wolniejsze niż windy trakcyjne.
Ograniczona wysokość podnoszenia: Nie nadają się do wysokich budynków ze względu na długość tłoka i ciśnienie potrzebne do podnoszenia.
Niższa efektywność energetyczna: Zużywają więcej energii, zwłaszcza przy podnoszeniu, ponieważ silnik musi pracować przeciwko pełnemu ciężarowi kabiny.
Problemy środowiskowe: Olej hydrauliczny może potencjalnie stwarzać problemy środowiskowe w przypadku wycieku (choć nowoczesne systemy minimalizują to ryzyko).
Bezpieczeństwo jest absolutnym priorytetem w konstrukcji i eksploatacji wind. Współczesne windy są wyposażone w wielopoziomowe systemy bezpieczeństwa, które chronią pasażerów przed niemal każdą możliwą awarią.
To jeden z najważniejszych elementów bezpieczeństwa. System chwytaczy działa w połączeniu z ogranicznikiem prędkości (speed governor). Jeśli kabina przekroczy bezpieczną prędkość (np. z powodu zerwania liny, co jest ekstremalnie rzadkie, ale brane pod uwagę), ogranicznik prędkości uruchamia mechanizm chwytaczy. Chwytacze to klinowe szczęki, które zaciskają się na prowadnicach szybu, natychmiast zatrzymując kabinę.
Umieszczone na dnie szybu, zderzaki (sprężynowe lub olejowo-powietrzne) służą do amortyzacji uderzenia kabiny lub przeciwwagi w przypadku, gdyby z jakiegoś powodu zjechały poniżej najniższego poziomu. Zapobiegają gwałtownemu zatrzymaniu i minimalizują ryzyko obrażeń.

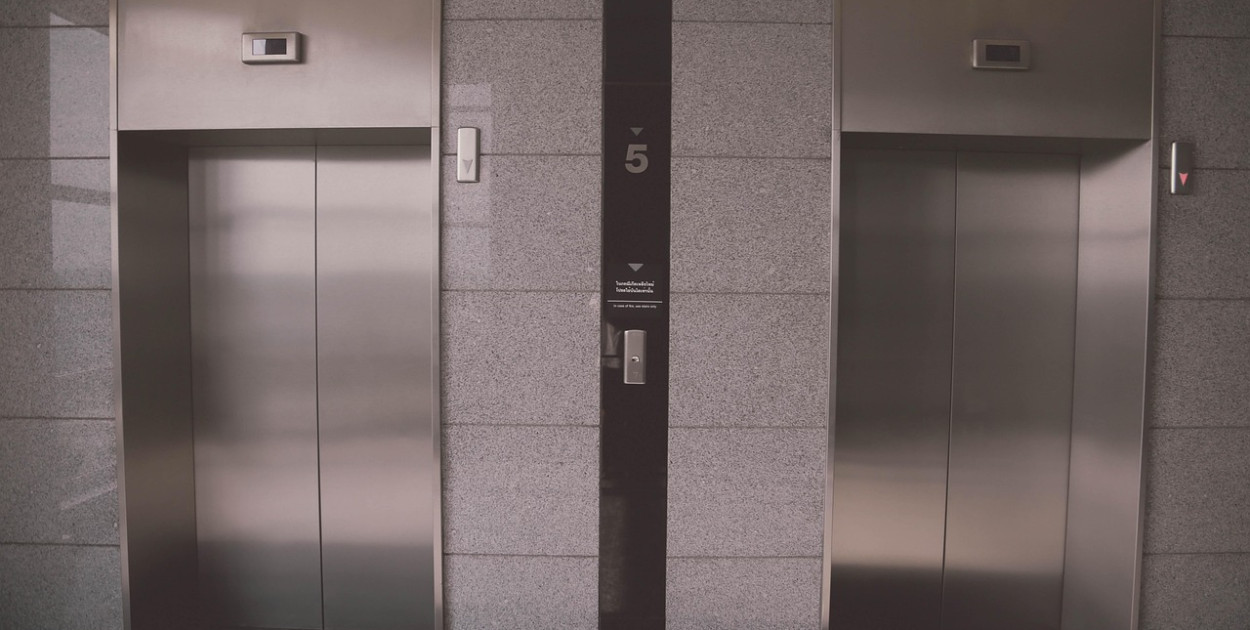

Drzwi kabinowe i drzwi przystankowe są wyposażone w skomplikowany system blokad elektrycznych i mechanicznych. Drzwi nie otworzą się, jeśli kabina nie znajduje się dokładnie na poziomie piętra. Co więcej, winda nie ruszy, dopóki wszystkie drzwi nie zostaną całkowicie zamknięte i zablokowane.
Są to czujniki umieszczone na górze i na dole szybu, które automatycznie wyłączają zasilanie silnika, jeśli kabina przekroczy dopuszczalne granice ruchu. Działają jako ostatnia linia obrony przed kolizją z dachem szybu lub zderzakami.
W każdej kabinie znajduje się przycisk alarmowy i system interkomu, który umożliwia pasażerom komunikację z centrum obsługi technicznej w przypadku uwięzienia.
W przypadku awarii zasilania, system awaryjnego oświetlenia w kabinie włącza się automatycznie. Wiele nowoczesnych wind posiada również system awaryjnego zasilania (baterie lub generator), który umożliwia doprowadzenie windy do najbliższego piętra i otwarcie drzwi, lub przynajmniej utrzymanie podstawowych funkcji bezpieczeństwa.
Współczesne windy to nie tylko mechanika, ale i zaawansowana elektronika. System sterowania jest mózgiem całego układu, optymalizującym ruch i zapewniającym efektywność.

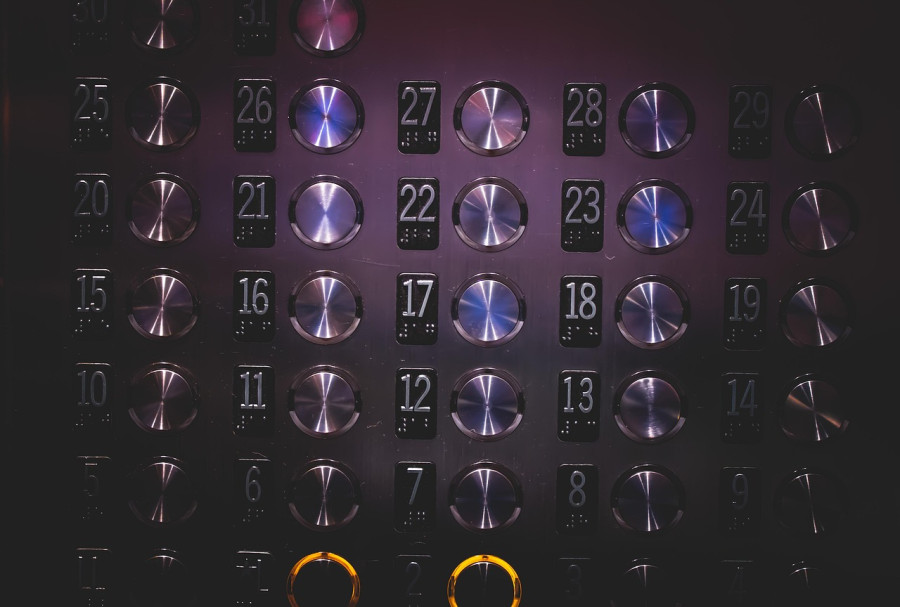

To panel, z którym pasażer ma bezpośredni kontakt. Zawiera przyciski wyboru piętra, przycisk otwierania/zamykania drzwi, przycisk alarmu i często wyświetlacz wskazujący aktualne piętro i kierunek jazdy.
Przyciski "góra" i "dół" na każdym piętrze, które pasażerowie naciskają, aby wezwać windę.
Centralny komputer windy, który przetwarza wszystkie żądania, decyduje o kolejności obsługi pięter, zarządza prędkością, przyspieszeniem i hamowaniem silnika, kontroluje otwieranie i zamykanie drzwi, a także monitoruje wszystkie systemy bezpieczeństwa. Nowoczesne sterowniki wykorzystują zaawansowane algorytmy, aby zminimalizować czas oczekiwania i podróży, szczególnie w budynkach z wieloma windami (tzw. systemy grupowe).
W całym szybie rozmieszczone są czujniki, które precyzyjnie określają aktualne położenie kabiny. Dzięki nim sterownik wie, gdzie znajduje się winda i może dokładnie zatrzymać ją na poziomie każdego piętra.
Rozwój technologii wind nieustannie postępuje, skupiając się na efektywności, ekologii i komforcie.
Coraz popularniejsze stają się windy, które nie wymagają wydzielonej maszynowni. Silnik (zazwyczaj bezprzekładniowy) i sterownik są zintegrowane w szybie, co oszczędza miejsce i zmniejsza koszty budowy.
Te silniki są bardziej energooszczędne, cichsze i bardziej kompaktowe niż tradycyjne silniki z przekładniami. Eliminują również potrzebę stosowania oleju smarowego w przekładni, co jest korzystne dla środowiska.
Niektóre nowoczesne windy są wyposażone w systemy odzyskiwania energii. Gdy kabina zjeżdża w dół z dużym obciążeniem lub wjeżdża w górę z lekkim, silnik może działać jak generator, przekształcając energię kinetyczną na energię elektryczną i oddając ją z powrotem do sieci budynku. To znacznie zwiększa efektywność energetyczną.
W dużych budynkach biurowych stosuje się systemy, w których pasażerowie wpisują docelowe piętro na panelu dotykowym w holu, zanim wejdą do windy. System grupuje pasażerów jadących w tym samym kierunku lub na podobne piętra, przypisując im konkretną windę. To znacznie skraca czas podróży i oczekiwania, minimalizując liczbę przystanków dla każdej kabiny.
Wykorzystanie lżejszych, ale wytrzymałych materiałów do budowy kabin i innych elementów zmniejsza masę całej konstrukcji, co przekłada się na mniejsze zużycie energii i mniejsze obciążenia dla silnika.
Działanie windy to nie tylko kwestia budowy, ale także regularnej konserwacji i przestrzegania rygorystycznych przepisów.
Wszystkie windy podlegają obowiązkowym, regularnym przeglądom technicznym przeprowadzanym przez uprawnionych konserwatorów. Sprawdzane są wszystkie elementy mechaniczne, elektryczne i bezpieczeństwa, w tym liny, hamulce, drzwi, systemy sterowania i alarmowe.
W Polsce, podobnie jak w wielu innych krajach, windy są urządzeniami podlegającymi dozorowi technicznemu. Oznacza to, że muszą przechodzić regularne badania okresowe przeprowadzane przez inspektorów Urzędu Dozoru Technicznego, którzy weryfikują zgodność z obowiązującymi normami i przepisami.
Konstrukcja i eksploatacja wind są ściśle regulowane przez międzynarodowe i krajowe normy bezpieczeństwa (np. seria norm PN-EN 81 w Europie). Normy te określają wymagania dotyczące projektowania, budowy, instalacji, konserwacji i badań wind, zapewniając maksymalny poziom bezpieczeństwa dla użytkowników.
Winda to znacznie więcej niż tylko pudło poruszające się w górę i w dół. To złożony system inżynierski, który łączy w sobie zasady mechaniki, elektryki, elektroniki i informatyki. Dzięki innowacjom i rygorystycznym standardom bezpieczeństwa, winda stała się niezawodnym i nieodłącznym elementem współczesnego życia, umożliwiając rozwój miast i sprawiając, że pionowy transport jest równie naturalny i bezpieczny jak każdy inny rodzaj podróży. Następnym razem, gdy wejdziesz do windy, pomyśl o niewidzialnych siłach i technologiach, które z precyzją i bezpieczeństwem przenoszą Cię do celu.
