W instalacjach wodnych, technologicznych i przemysłowych liczy się kontrola kierunku przepływu, ochrona medium oraz przewidywalna praca całego układu. Dlatego rozwijamy rozwiązania, w których zawory zwrotne zabezpieczają system przed cofnięciem cieczy lub gazu, a zawór zwrotny antyskażeniowy chroni sieć przed przepływem zwrotnym i ryzykiem zanieczyszczenia. Tak zaprojektowana armatura przemysłowa porządkuje eksploatację, wspiera bezpieczeństwo instalacji i ułatwia dopasowanie komponentów do parametrów konkretnego projektu.
W układach przesyłowych i technologicznych bardzo duże znaczenie ma utrzymanie przepływu medium wyłącznie w jednym kierunku. Właśnie taką funkcję przejmują zawory zwrotne, które zabezpieczają instalację przed niekontrolowanym przepływem wstecznym. Dzięki temu możliwa jest ochrona pomp, wymienników, przewodów i pozostałych elementów układu przed skutkami cofki oraz zaburzeniami pracy całego systemu. W tej grupie rozwijamy konstrukcje grzybkowe, klapowe, kulowe, dwuklapkowe oraz warianty typu Silent i Disco, co pozwala dopasować rozwiązanie do warunków pracy i charakteru medium. Szeroki zakres parametrów roboczych daje dużą swobodę projektową. Seria zCHE obejmuje średnice nominalne od DN 15 do DN 350, ciśnienie nominalne od 10 do 40 barów oraz temperatury pracy sięgające 450°C, w zależności od modelu. Do dyspozycji pozostają korpusy z żeliwa szarego, żeliwa sferoidalnego, stali węglowej i stali nierdzewnej, a także dyski ze stali nierdzewnej lub brązu oraz uszczelnienia EPDM, PTFE, grafitowe i metalowe. Takie zestawienie materiałów ułatwia budowę układów dla wody, pary, oleju termicznego, powietrza i innych mediów używanych w przemyśle.

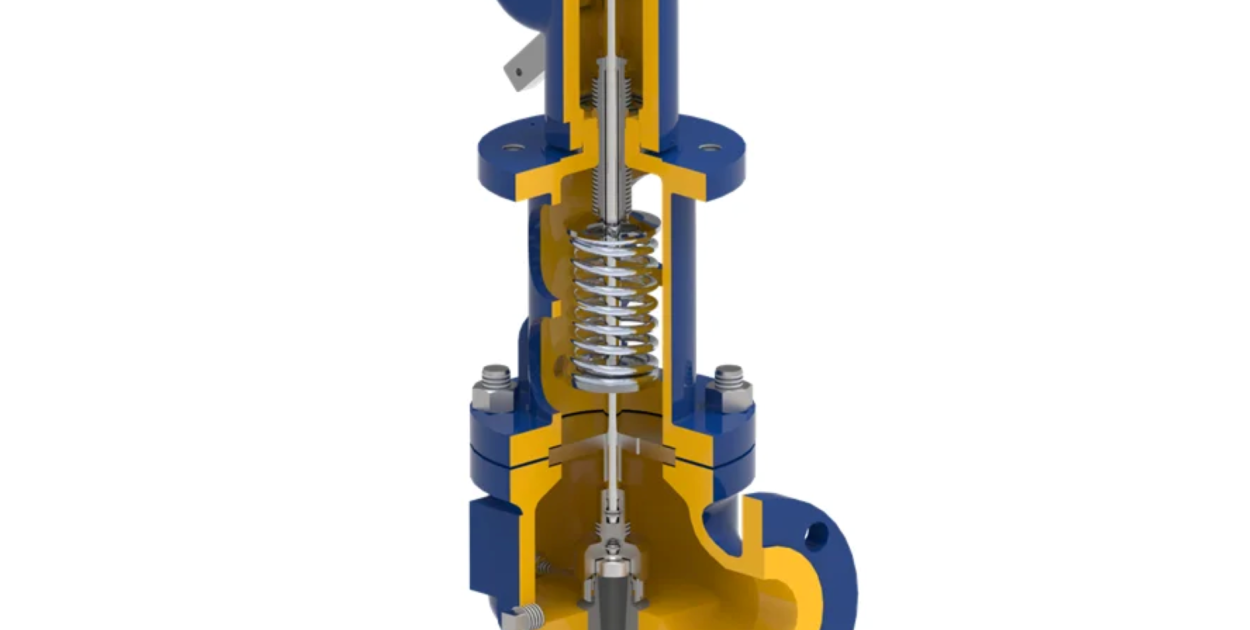

W praktyce sama dostępność kilku modeli nie rozwiązuje jeszcze problemu. Znaczenie ma możliwość zbudowania całego układu na komponentach, które tworzą spójny system. Nasza armatura przemysłowa obejmuje nie tylko zawory zwrotne, lecz także zawory bezpieczeństwa ARMAK, zawory zaporowe, mieszkowe, regulujące, filtry siatkowe, zawory antyskażeniowe, przepustnice, zawory pływakowe, kompensatory i zasuwy. Dzięki temu można projektować instalacje w oparciu o jeden, uporządkowany standard techniczny, z zachowaniem zgodności materiałowej i parametrów pracy pomiędzy poszczególnymi grupami produktów. Właśnie dlatego zawory zwrotne traktujemy nie jako pojedynczy detal, lecz jako część większego systemu ochrony przepływu. Ich obecność w układzie wspiera ciągłość pracy, porządkuje przebieg medium w rurociągu i ogranicza ryzyko zdarzeń, które mogą wpływać na urządzenia współpracujące z instalacją. ZETKAMA rozwija tę grupę produktów jako jedną z najbardziej rozbudowanych części oferty armaturowej, odpowiadając na potrzeby infrastruktury wodociągowej, HVAC i wielu sektorów przemysłu.
W instalacjach z wodą pitną i w układach, w których wymagane jest zabezpieczenie przed wtórnym zanieczyszczeniem medium, szczególne znaczenie ma zawór zwrotny antyskażeniowy. Jego zadaniem jest ograniczenie ryzyka przepływu zwrotnego i ochrona sieci przed sytuacją, w której medium mogłoby wrócić do źródła zasilania. Takie rozwiązanie stanowi ważną część projektów dla infrastruktury wodnej, instalacji użytkowych i wybranych systemów przemysłowych, gdzie liczy się kontrola jakości medium oraz zgodność z wymaganiami eksploatacyjnymi. Model zBAC Fig. 408 został zaprojektowany do pracy z wodą pitną. Wykorzystuje korpus z żeliwa szarego, pracuje przy ciśnieniu nominalnym 16 bar, obejmuje średnice od 50 do 200 mm i zakres temperatur od minus 10 do plus 70°C. Konstrukcja może pracować w dowolnym położeniu, nie wymaga konserwacji, generuje małe straty ciśnienia i posiada cechy zaworu antyskażeniowego klasy EA. Takie parametry pozwalają uwzględnić go w projektach, w których znaczenie ma nie tylko sama ochrona przed cofnięciem medium, ale też prostsza integracja z istniejącym układem.
Z punktu widzenia projektowania instalacji ważne jest również to, że dane techniczne tego rozwiązania są dostępne w aktualnych bibliotekach programów obliczeniowych, takich jak Instal-therm, Instal-san, Audytor C.O. 3.8 i Audytor H2O 1.5. To ułatwia włączenie zaworu do dokumentacji projektowej i przyspiesza pracę nad doborem komponentów dla nowych oraz modernizowanych układów. W praktyce zawór zwrotny antyskażeniowy uzupełnia działanie klasycznych zaworów zwrotnych, bo odpowiada za ochronę w obszarze jakości medium i bezpieczeństwa sieci, podczas gdy standardowe zawory zwrotne koncentrują się na utrzymaniu jednokierunkowego przepływu w rurociągu. Dobrze zaprojektowana armatura przemysłowa nie opiera się na jednym typie komponentu. Potrzebny jest układ, w którym różne grupy produktów przejmują różne funkcje i razem budują przewidywalne warunki pracy. Z tego powodu obok zaworów zwrotnych i antyskażeniowych rozwijamy również pozostałe elementy armaturowe, tak aby projektant i inwestor mogli budować systemy z zachowaniem spójności technicznej i materiałowej. ZETKAMA eksportuje swoje rozwiązania do ponad 75 krajów, a rozbudowane portfolio obejmuje wiele grup produktowych wykorzystywanych w instalacjach przemysłowych i wodnych.
