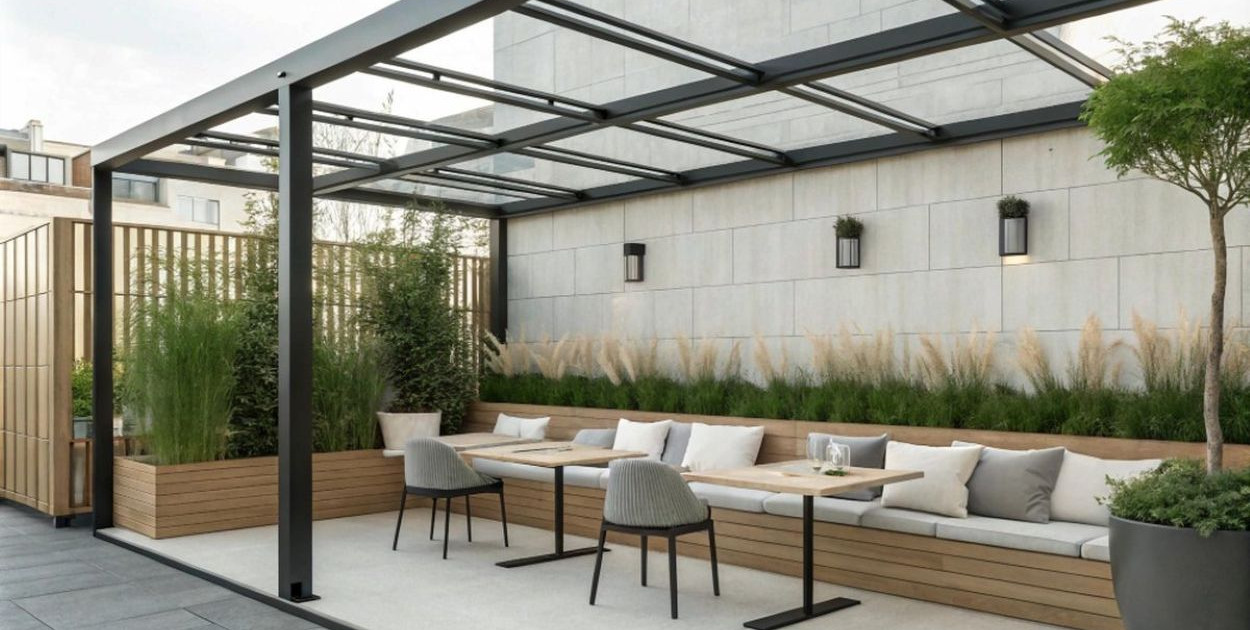

Zanim powstanie zadaszenie z poliwęglanu, dobrze jest rozpisać podstawowe założenia i trzymać się kilku prostych reguł, które sprawdzają się w praktyce. Minimalny kąt nachylenia połaci 5° zapewnia odpływ wody i kondensatu, a spadek około 10% pomaga ograniczyć zaleganie śniegu w sezonie zimowym. Rozstaw krokwi w okolicach 70 cm zwykle gwarantuje równomierny rozkład obciążeń i właściwe podparcie, natomiast maksymalny odstęp 1 m wyznacza bezpieczną granicę. Ważne są także detale uszczelnień i odwodnienia, bo to one decydują o szczelności całości w dłuższym okresie użytkowania.
Im większy spadek, tym szybciej woda i skropliny spływają, a płyty dłużej zachowują czystość. W rejonach o większych obciążeniach wiatrem i śniegiem warto zagęścić podpory, rozważyć nieco grubsze płyty i pamiętać o strefach narożnych, gdzie ssanie wiatru bywa najsilniejsze. Zadaszenie z poliwęglanu z długim wysięgiem zwiększa ugięcie, więc jego dobór dobrze jest skorelować z przekrojami elementów i rozstawem krokwi. Takie podejście ułatwia spełnienie ogólnych wymagań wynikających z norm obciążeń oraz typowych wytycznych dla płyt komorowych.
Nośność ściany determinuje sposób mocowania belki przyściennej i dobór łączników. Stabilność posadzki, w tym grubość i warunki gruntu pod tarasem, decyduje o rodzaju fundamentów pod słupy. Nad oknami i drzwiami warto przewidzieć pas montażowy, który przeniesie obciążenia bez ryzyka uszkodzeń. Projekt powinien uwzględniać istniejące rynny, przewody i oprawy oświetleniowe, aby uniknąć kolizji jeszcze przed wycięciem pierwszego otworu.
Wstępny szkic porządkuje decyzje i ratuje czas na budowie. Rozpiętość połaci definiuje liczbę płyt i długości łączeń, a rozstaw krokwi najlepiej dopasować do szerokości płyt, by ograniczyć przycinanie i liczbę styków. Rynnę planuje się na najniższej krawędzi, a na obwodzie połaci i przy łącznikach przewiduje się szczeliny dylatacyjne, które skompensują rozszerzalność cieplną poliwęglanu i ruchy konstrukcji.
Najpierw wyznacza się oś konstrukcji sznurkiem traserskim i przenosi wysokości laserem. Spadek około 10% oznacza 10 cm różnicy na każdy metr wysięgu, co przekłada się na szybki zrzut wody w ulewach i mniejszą tendencję do tworzenia zastoisk. Minimalne 5° nadal spełnia wymóg odpływu, a przy wysięgu 3 m daje różnicę rzędu 26 cm. Dzięki temu późniejsze ustawianie rynny i profilu okapowego staje się prostsze i bardziej przewidywalne.
Stopy punktowe stabilizują słupy i przenoszą obciążenia na grunt, a kotwy regulowane pozwalają skorygować niewielkie różnice wysokości. Głębokość posadowienia warto dopasować do lokalnych warunków gruntowo-wodnych oraz strefy przemarzania. Płaszczyzny kotew należy wypoziomować przed montażem słupów, co znacznie ułatwi liniowe ustawienie okapu i równe rozłożenie spadków na całej szerokości połaci.
Pod obróbką przyścienną dobrze sprawdza się taśma butylowa, która ogranicza przenikanie wody pod fartuch. Listwę dociskową montuje się nad belką przyścienną, aby ewentualna wilgoć spływała po ścianie na pas okapowy, a dalej do rynny. Uszczelki z EPDM utrzymują elastyczność połączeń i nie wchodzą w reakcję z poliwęglanem. Na krawędzi okapu przewiduje się profil U z odpływem, który przechwyci skropliny i skieruje je do rynny.
Belkę przyścienną poziomuje się zgodnie z założonym spadkiem połaci, a rozstaw punktów kotwienia dobiera do nośności podłoża. Otwory wykonuje się według zaleceń producenta łączników, a podkładki dystansowe między belką a elewacją pomagają odsunąć drewno od tynku i poprawić przewietrzanie. Słupy przenoszą obciążenia pionowe na fundamenty, rygle brzegowe spinają układ i stabilizują krawędzie, a ich wysokość wynika z różnicy poziomów pomiędzy belką przyścienną i okapem. Przekroje elementów konstrukcyjnych dostosowuje się do rozpiętości i planowanych obciążeń.
Rozstaw krokwi około 70 cm jest typowo wystarczający dla płyt komorowych przy umiarkowanych rozpiętościach, a odległość 1 m traktuje się jako górny limit bezpieczeństwa. Dodatkowa krokiew pod miejscami łączeń płyt wzdłużnych poprawia podparcie i ogranicza ugięcie. W narożach i strefach krawędziowych warto nieco zagęścić siatkę podpór, bo tam siły wiatru potrafią działać najmocniej. Dzięki temu połać pracuje spokojniej i mniej przenosi drgania na złącza.
Profil U z odpływem lokuje się na krawędzi okapu, gdzie przechwytuje skropliny i wodę spływającą po płytach. Profile H łączą płyty w polu połaci i równomiernie rozkładają naciski, a ich dobór powinien odpowiadać grubości płyt. Uszczelki z EPDM rozdzielają poliwęglan od metalu lub drewna. Rynnę na najniższej krawędzi prowadzi się z niewielkim spadkiem rzędu 2-3 mm na 1 m, haki rozstawia co 50-60 cm, a lej spustowy lokuje możliwie blisko miejsca odprowadzenia wody, by uniknąć przelewów przy ulewach.
Połać o spadku około 10% w rejonach o znaczących opadach śniegu ułatwia odśnieżanie, a minimalne 5° zabezpiecza odpływ w standardowych warunkach. Równoległość krokwi i utrzymanie rozstawu w okolicach 70 cm stabilizują płyty, a przekroczenie 1 m nie powinno mieć miejsca. Dodatkowe podpory pod łączeniami ograniczają ugięcia, łączniki pracują osiowo, a ewentualny docisk wkrętów jest równomierny. W teście wodnym brak zacieków, krawędź okapu jest prostoliniowa, komory pozostają czyste, a rynna z odpowiednim spadkiem i właściwie rozstawionymi hakami nie przelewa nawet podczas intensywnego zrzutu wody.
